QR-Code automatisch mit bestehender TRUMPF Laser -oder Stanz-Kombimaschine auf Bauteil aufbringen

Mit WSqr können Sie Ihre Bauteile während des Laserschneidprozesses individuell kennzeichen.

Teilenummer, Auftragsnummer, Datum, fortlaufende Nummer, Logos, Bilder, …

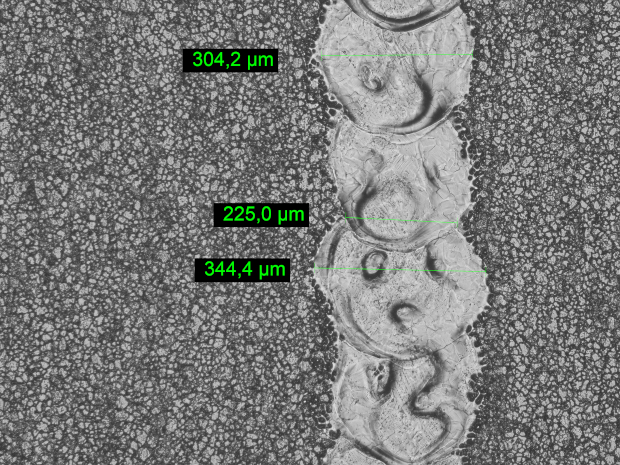

Die Code-Gravur wird während der Laserbearbeitung in kürzester Zeit mit aufgebracht.

  • Ohne extra Arbeitsgang
  • Kein Fehlerpotential

Features

Features
  • Bearbeitungszeit unter 8 Sekunden
  • Mannlose Programmierung
  • Für alle TRUMPF Maschinen ab Bj. 2006 (Flachbett, Kombi und Tube)
  • CO2 und Fiber
  • Bauteil = Arbeitspapier
  • Jederzeit eindeutige Bauteilidentifizierung
Features

Funktionsweise

Funktionsweise

Der Postprozessor liest von externen Quellen wie dem ERP System des Kunden produktionsrelevante Daten und erzeugt ein neues Maschinenprogramm mit integrierten Codes.

  • Identifizierung der Teile
  • Identifizierung der Teileinformationen (Teilegeometrie, Name, nachfolgende Bearbeitungen, …)
  • Code Generieren anhand von Teileinformationenen
  • Code in geometrische Bahn umrechnen
  • Erzeugen der NC-Bahn mit spezieller WSoptics Gravurtechnologie
  • Intelligente Technologieauswahl
  • Integrierte Lasertechnologie-Verwaltung und Implementierung in Maschinenprogramm
  • Ersetzen des originalen Maschinenprogramms
  • Einbindung in Programmierumgebung des Kunden
Funktionsweise

Code Arten

Code Arten
  • QR
  • Datamatrix
  • Barcode
Code Arten
